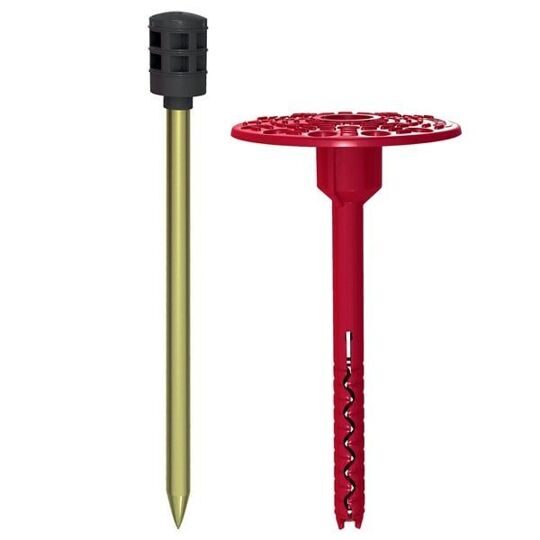

Полимерный тарельчатый дюбель и забивной распорный элемент с высокоэффективной термоизоляционной головкой
Материал:
Тарельчатый дюбель выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент MH выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищён теплоизоляционной головкой из ударопрочного стеклонаполненного полиамида.
Назначение:
Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором.
| Длина анкера, мм | Диаметр отв., мм | Глубина анкеровки, мм | Толщина прикр. м-ла*, мм | Диаметр тарельчатого элемента, мм |
| 100 | 8 | 35-50 | 50-65 | 60 |
| 120 | 8 | 35-50 | 70-85 | 60 |
| 140 | 8 | 35-50 | 90-105 | 60 |
| 160 | 8 | 35-50 | 110-125 | 60 |
| 180 | 8 | 35-50 | 130-145 | 60 |
| 200 | 8 | 35-50 | 150-165 | 60 |
| 220 | 8 | 35-50 | 170-185 | 60 |
| 240 | 8 | 35-50 | 190-205 | 60 |
| 260 | 8 | 35-50 | 210-225 | 60 |
| 280 | 8 | 35-50 | 230-245 | 60 |
| 300 | 8 | 35-50 | 250-265 | 60 |
| Усилие вырыва анкера из бетона, кН | 2.6 |
|---|---|
| Усилие вырыва анкера из кирпича, кН | 2.4 |
| Усилие тарельчатого держателя на отрыв, кН | 3 |
| Температурный диапазон эксплуатации, °С | –50 ... +80°С |
Область применения
Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, фасады класса СФТК (Системы Фасадные Теплоизоляционные Композиционные) без ограничения этажности.
Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 265 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:
- тяжелый и легкий бетон, и изделия из него;
- полнотелый керамический и силикатный кирпич.
